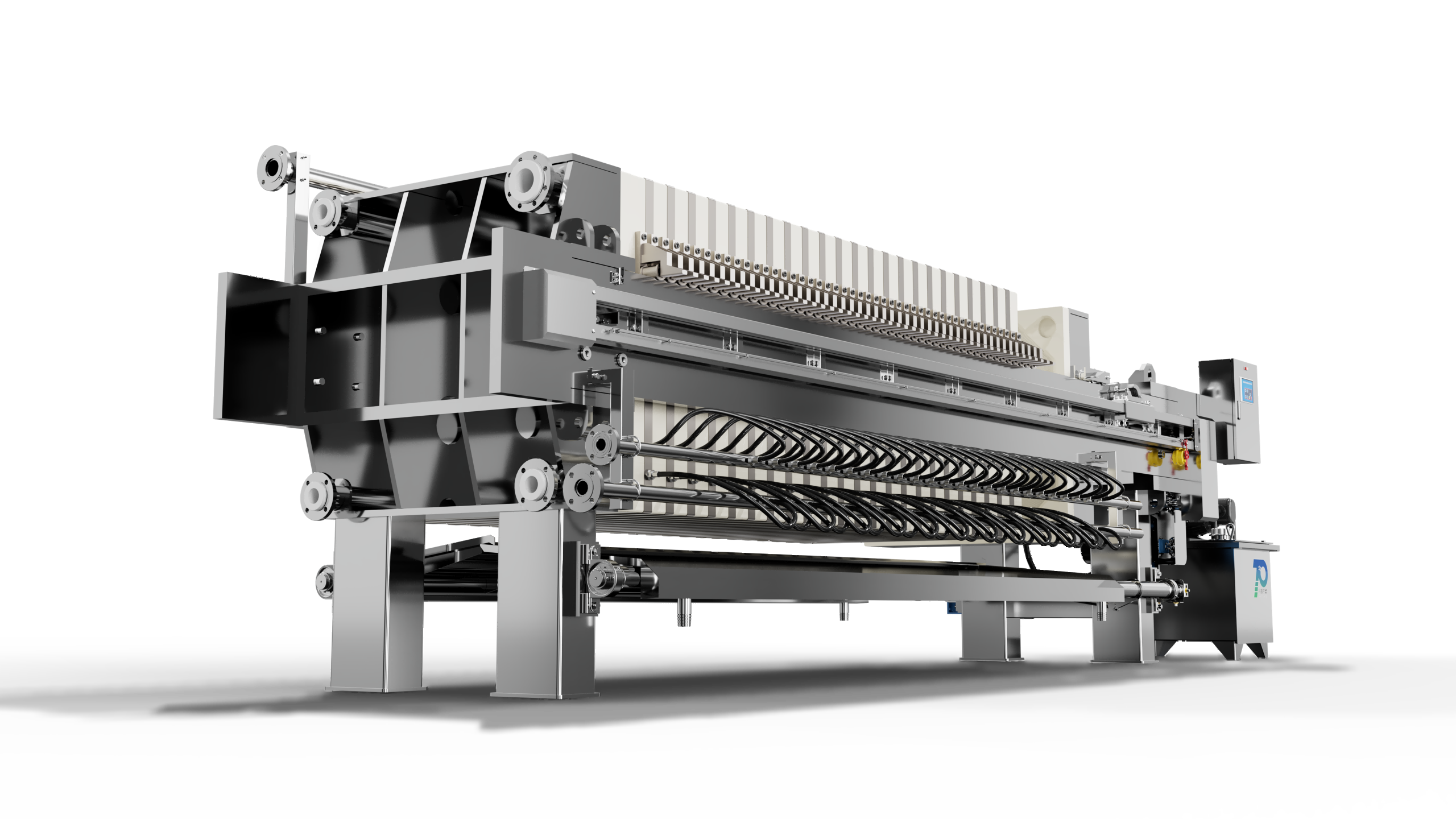

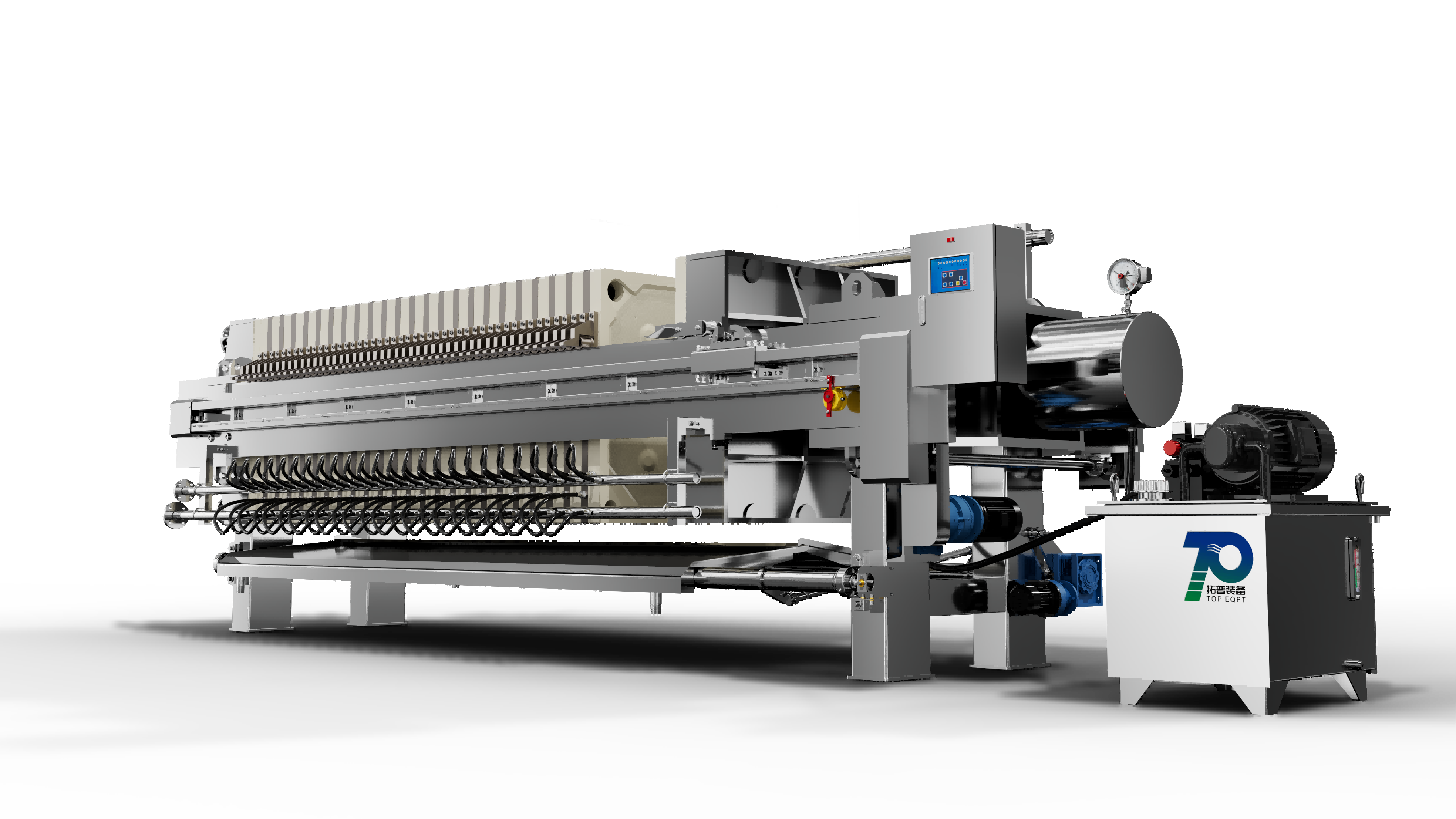

中温干化一体机
中温压滤千化一体机是集成机械过滤与热力干燥为一体的固液分离设备，可在单元设备上一次性将悬浮液分离成超低含
液率的干燥粉体和清澈的液体，干化所用热载体为高于100°C的流体热介质，如饱和蒸汽或导热油。
工作原理

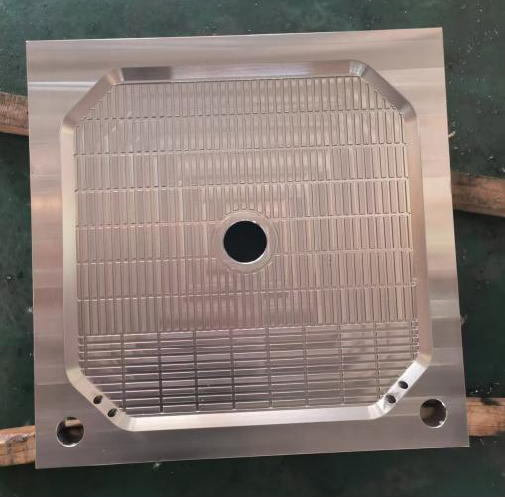

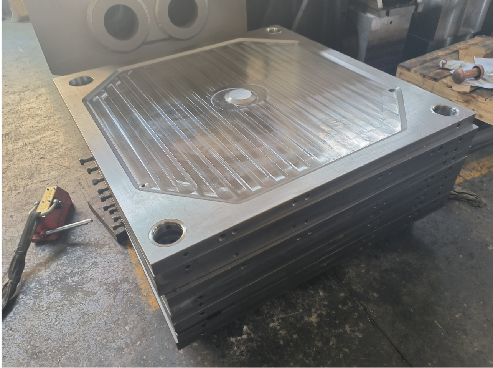

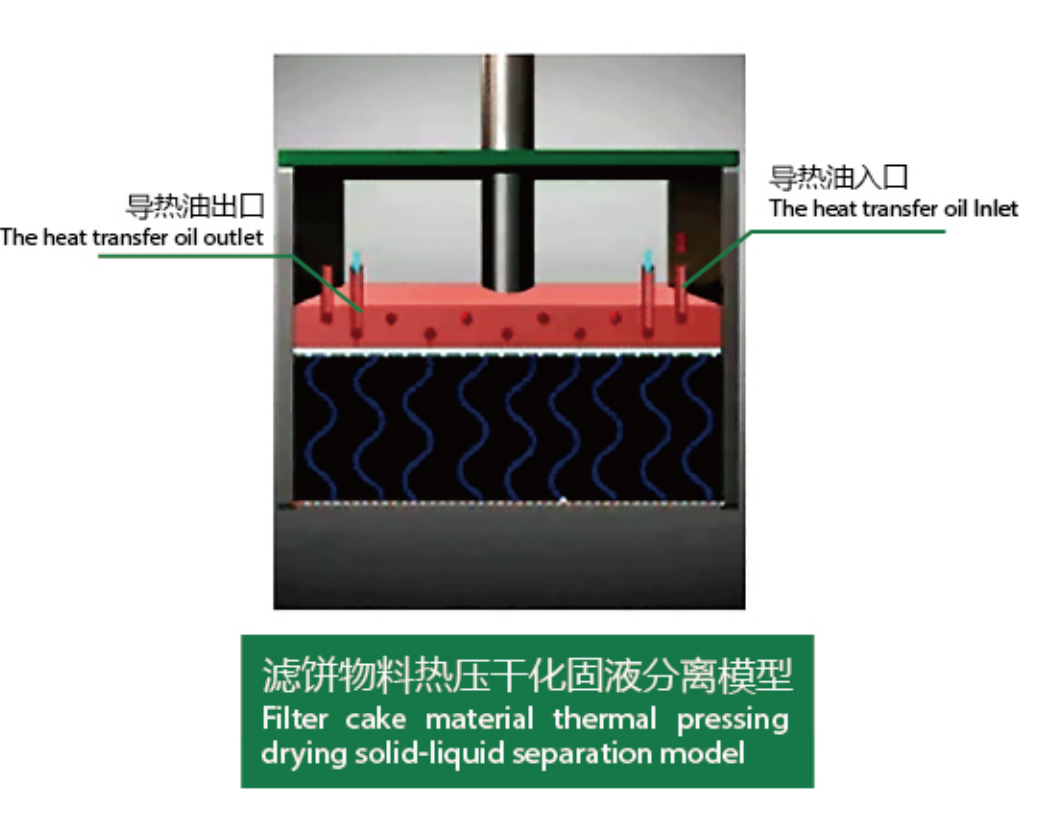

如图所示，热压千化原理是基于潮湿木材一端燃烧受热，另一端有液体渗出的自然现象，将机械分离形成的滤饼类物料置于密闭热压干化室内(如图2)，室内上部干燥板内蛇形迷宫孔道通入流体热介质(如饱和蒸汽或导热油)将干燥板加热，靠近干燥板的物料毛细管水分受热汽化膨胀，驱使下端毛细管液体以液相非汽化方式向下涌出物料表面。此外，控制热压千化室真空负压，降低物料所含液体的汽化温度热压千化机是实现热压千化固液分离技术的核心设备。将一对干燥板和热压滤板设计成一个工作模块，干燥板为内设迷宫流体热介质孔道的防腐金属过滤板，热压滤板是采用德国标准(DIN7129-1980zh)制造的耐热隔膜滤板，每台设备可根据生产能力匹配若千热压千化模块置于机架之上，实现热压干化固液分离效能。
产品特点
工艺简捷
可在单元设备上实现悬浮液机械分离与热力千燥分离的集成
效应，一次性达到干化分离效果
低碳节能
液体以非汽化方式脱出，所需热能仅是为强化非汽化方式分
离液体提供辅助动力，远低于热力干燥汽化全部分离液体所
耗热能，全系统采用热能管理，同比节能60%以上
高效分离
控制热压室真空负压条件，降低毛细液体汽化温度，缩短干
化时间，提升分离效

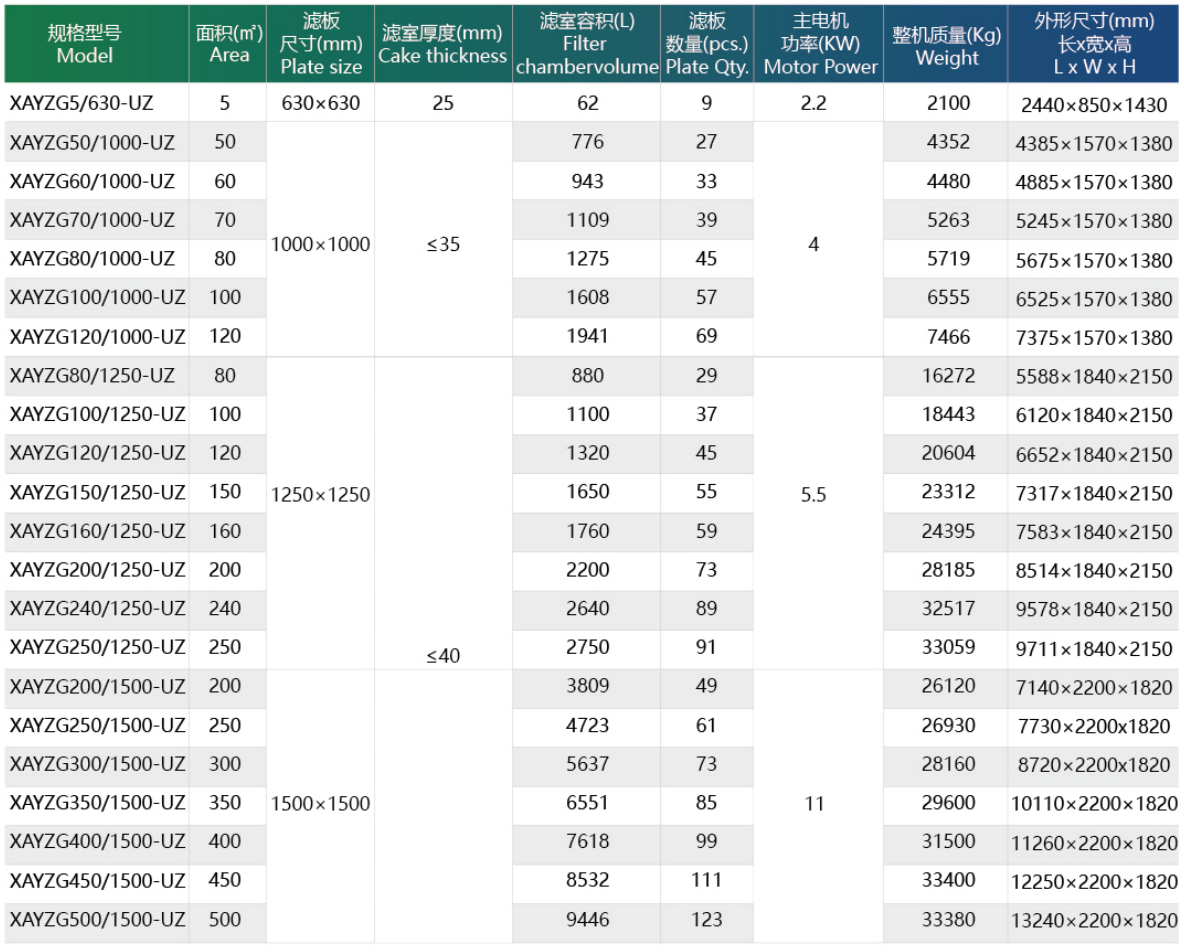

| 规格型号Model | 过滤面积 (m²) Area |
滤板尺寸 (mm) Plate Size |
滤室厚度 (mm) Cake Thickness |
滤室容积 (L) ChamberVolume |
滤板数量 (Pcs.) Plate Qty. |
主电机功率 (kw) Motor power |
整机质量 (kg) Weight |
外形尺寸 Dimensions 长×宽×高L×W×H |
| XAYZG5/630-UZ | 55 | 630×630 | 25 | 62 | 9 | 2.2 | 2100 | 2440×850×1430 |
| XAYZG50/1000-UZ | 50 | 1000×1000 | ≤35 | 776 | 27 | 4 | 4352 | 4385×1570×1380 |
| XAYZG60/1000-UZ | 60 | 943 | 33 | 4480 | 4885×1570×1380 | |||
| XAYZG70/1000-UZ | 70 | 1109 | 39 | 5263 | 5245×1570×1380 | |||
| XAYZG80/1000-UZ | 80 | 1275 | 45 | 5719 | 5675×1570×1380 | |||
| XAYZG100/1000-UZ | 100 | 1608 | 57 | 6555 | 6525×1570×1380 | |||
| XAYZG120/1000-UZ | 120 | 1941 | 69 | 7466 | 7375×1570×1380 | |||
| XAYZG80/1250-UZ | 80 | 1250×1250 | ≤40 | 880 | 29 | 5.5 | 16272 | 5588×1840×2150 |
| XAYZG100/1250-UZ | 100 | 1100 | 37 | 18443 | 6120×1840×2150 | |||
| XAYZG120/1250-UZ | 120 | 1320 | 45 | 20604 | 6652×1840×2150 | |||
| XAYZG150/1250-UZ | 150 | 1650 | 55 | 23312 | 7317×1840×2150 | |||
| XAYZG160/1250-UZ | 160 | 1760 | 59 | 24395 | 7583×1840×2150 | |||
| XAYZG200/1250-UZ | 200 | 2200 | 73 | 28185 | 8514×1840×2150 | |||
| XAYZG240/1250-UZ | 240 | 2640 | 89 | 32517 | 9578×1840×2150 | |||
| XAYZG250/1250-UZ | 250 | 2750 | 91 | 33059 | 9711×1840×2150 | |||
| XAYZG200/1550-UZ | 200 | 1500×1500 | 3809 | 49 | 11 | 26120 | 7140×2200×1820 | |
| XAYZG250/1550-UZ | 250 | 4723 | 61 | 26930 | 7730×2200×1820 | |||
| XAYZG300/1500-UZ | 300 | 5637 | 73 | 28160 | 8720×2200×1820 | |||
| XAYZG350/1500-UZ | 350 | 6551 | 85 | 29600 | 10110×2200×1820 | |||
| XAYZG400/1500-UZ | 400 | 7618 | 99 | 31500 | 11260×2200×1820 | |||
| XAYZG450/1500-UZ | 450 | 8532 | 111 | 33400 | 12250×2200×1820 | |||
| XAYZG500/1500-UZ | 500 | 9446 | 123 | 33380 | 13240×2200×1820 |
