产品介绍 PRODUCT INTRODUCTION

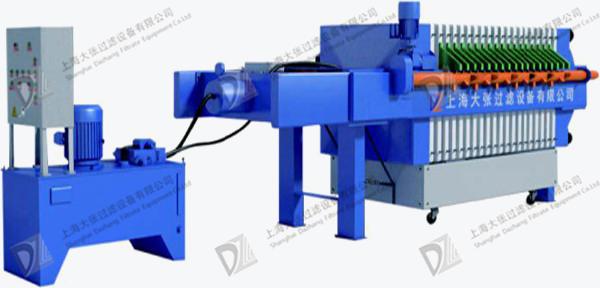

一次拉开振打压滤机

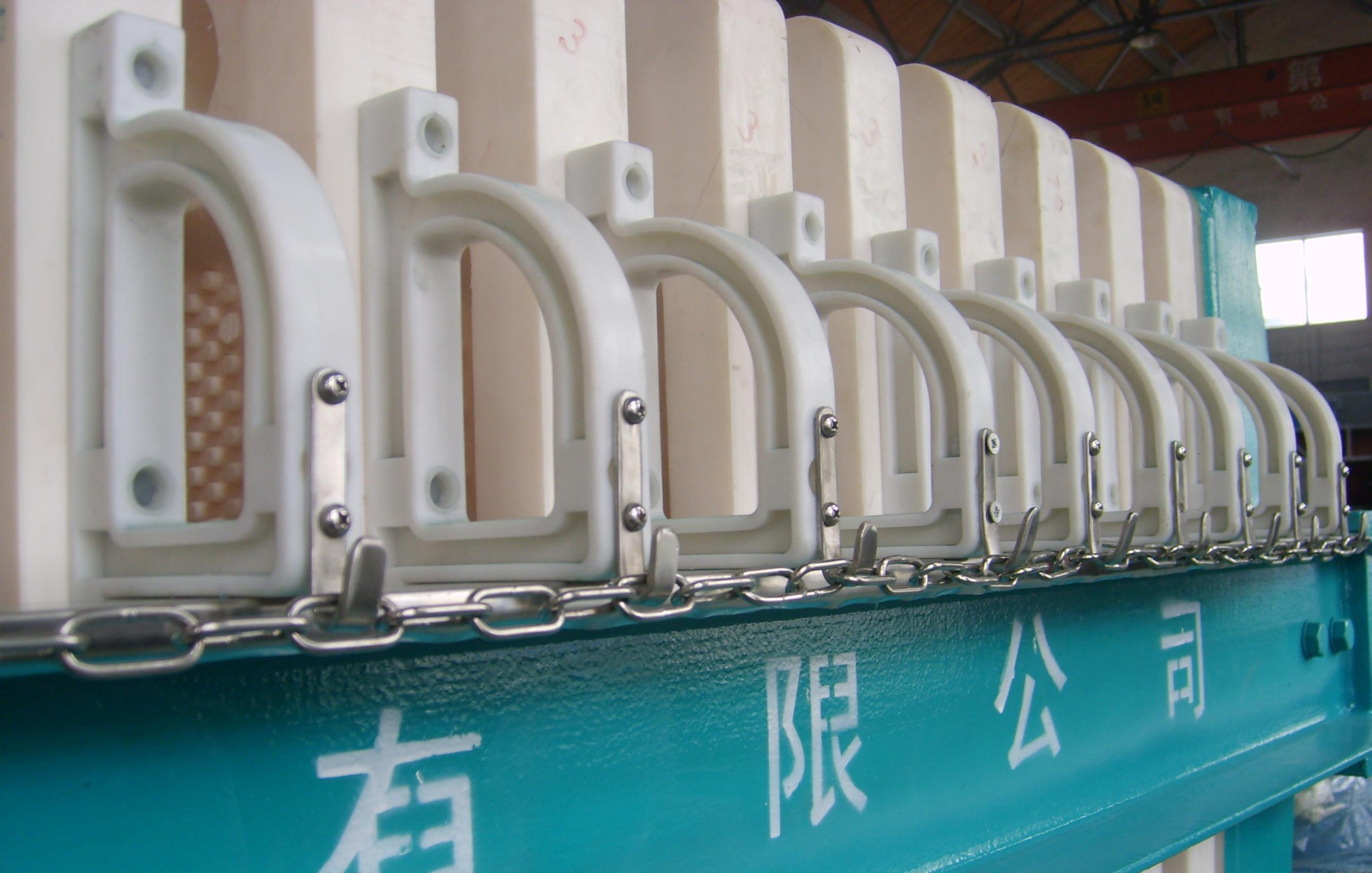

一次拉开压滤机是新一代高效固液分离过滤设备，区别于传统单块逐拉式压滤机，采用液压联动链条分组机构，可整组 / 全部滤板一次性同步拉开，搭配自动振打装置，解决传统设备卸料慢、人工强度大、生产周期长的行业痛点，分为厢式一次拉开压滤机、隔膜一次拉开压滤机两大主流机型，全流程 PLC 程控自动化运行。

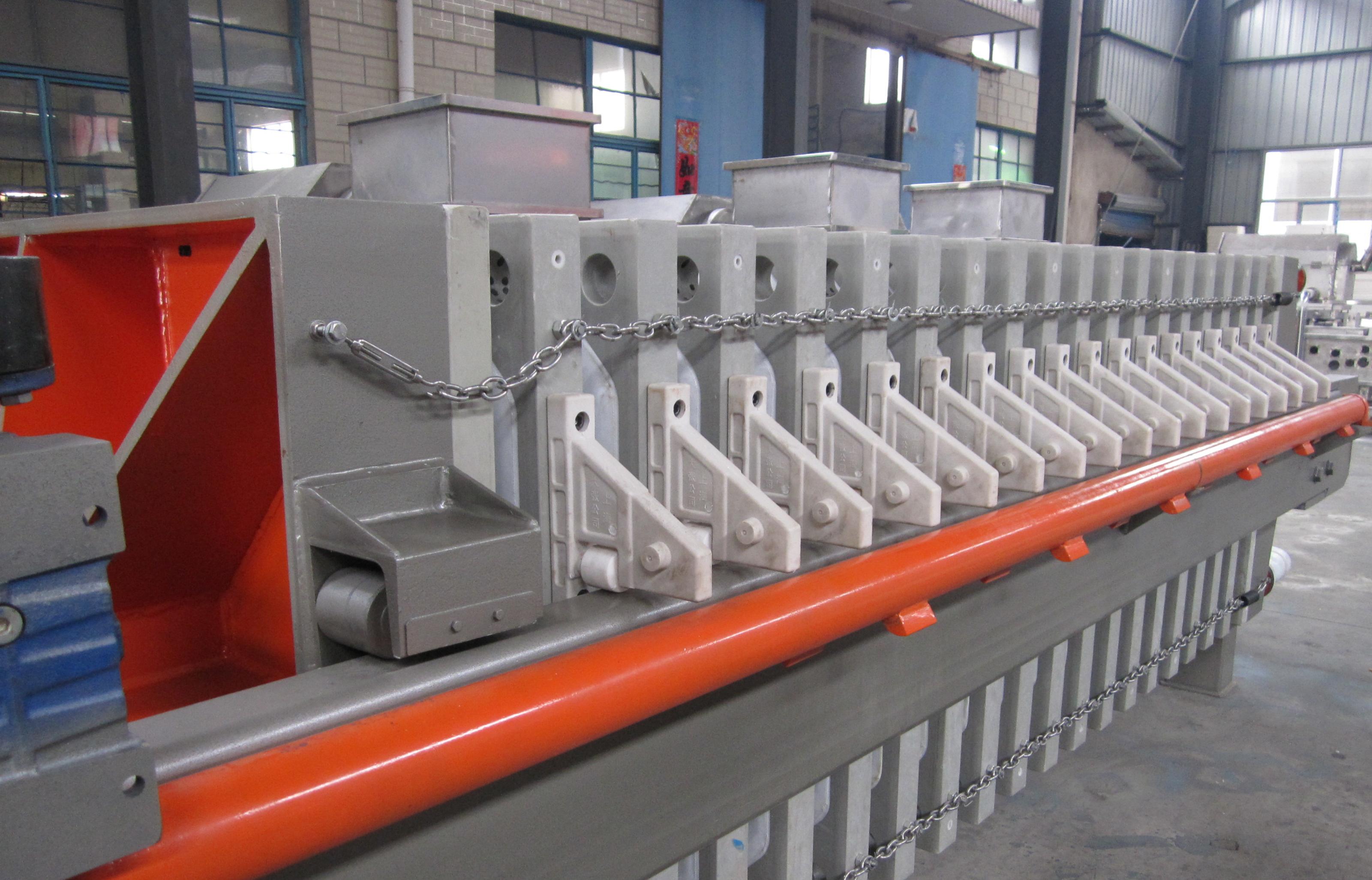

传统压滤机卸料需逐块拉动滤板，单次卸料耗时久，单日处理量受限；一次拉开压滤机依靠加长油缸同步驱动，3-6 块滤板为一组同步拉开，卸料时间缩短 60% 以上，整机过滤循环缩短一半，同等占地面积下日处理量提升 35%，大幅降低企业人工与能耗成本。

隔膜款一次拉开压滤机增加高压隔膜压榨功能，压榨压力可达 1.2-2.0MPa，污泥、尾矿滤饼含水率可降至 60% 以下，满足尾矿干排、污泥减量化环保标准；设备主梁采用加厚碳钢防腐处理，滤板选用全新 PP 材质，耐磨抗腐蚀，适配高粘度、高含固量工业浆料过滤。

不足：滤板数量不建议太多，建议少于30片，使用范围有针对性。

应用场景

矿山行业：金矿、铁矿尾矿干排、选矿精矿脱水，选用高压一次拉开隔膜压滤机
洗沙行业：沙场泥浆、石粉污水处理，小型全自动一次拉开厢式压滤机批量使用
环保污泥：市政污水、印染化工污泥脱水，低含水率隔膜快开压滤机
建材化工：石膏脱硫、陶瓷泥浆、电镀废水过滤，防腐型一次拉开压滤机

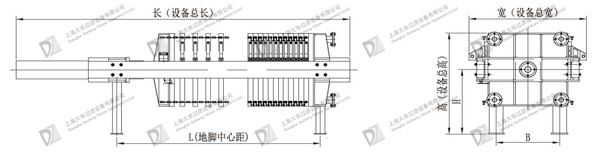

结构示意图

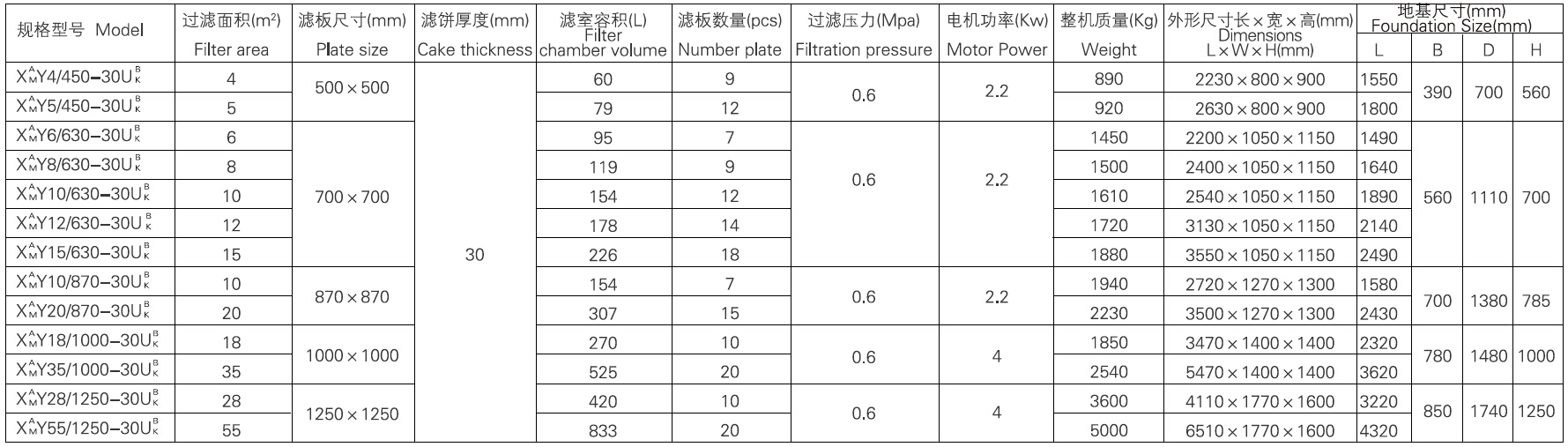

技术参数

规格型号 Model	面积（㎡）Area	滤板尺寸（mm）Plate size	滤室容积（L） Filter chamber volume	滤板数量（pcs）Plate Qty	过滤压力（Mpa）Filtration pressure	电机功率（Kw）Motor Power	整机质量(kg)Weight	外形尺寸长x宽x高（mm）Dimensions L×W×H(mm)	地基尺寸（mm） Foundation Size(mm)
规格型号 Model	面积（㎡）Area	滤板尺寸（mm）Plate size	滤室容积（L） Filter chamber volume	滤板数量（pcs）Plate Qty	过滤压力（Mpa）Filtration pressure	电机功率（Kw）Motor Power	整机质量(kg)Weight	外形尺寸长x宽x高（mm）Dimensions L×W×H(mm)	L	B	D	H
XY4/450-U	4	500×500	60	9	0.6	2.2	890	2230×800×900	1550	390	700	560
XY5/450-U	5	500×500	79	12	0.6	2.2	920	2630×800×900	1800	390	700	560
XY6/630-U	6	700×700	95	7	0.6	2.2	1450	2200×1050×1150	1490	560	1110	700
XY8/630-U	8		119	9			1500	2400×1050×1150	1640
XY10/630-U	10		154	12			1610	2540×1050×1150	1890
XY12/630-U	12		178	14			1720	3130×1050×1150	2140
XY15/630-U	15		226	18			1880	3550×1050×1150	2490
XY10/870-U	10	870×870	154	7	0.6	2.2	1940	2720×1270×1300	1580	700	1380	785
XY20/870-U	20	870×870	307	15	0.6	2.2	2230	3500×1270×1300	2430	700	1380	785
XY18/1000-U	18	1000×1000	270	10	0.6	4	1850	3470×1400×1400	2320	780	1480	1000
XY35/1000-U	35	1000×1000	525	20	0.6	4	2540	5470×1400×1400	3620	780	1480	1000
XY28/1250-U	28	1250×1250	420	10	0.6	4	3600	4110×1770×1600	3220	850	1740	1250
XY55/1250-U	55	1250×1250	833	20	0.6	4	5000	6510×1770×1600	4320	850	1740	1250

核心优势

1、一次快开卸料：整组滤板同步拉开，无需单块拖拽，卸料效率翻倍，搭配振打装置滤饼自动脱落无残留

2、全自动智能控制：PLC 触控屏一键操作，压紧、进料、保压、压榨、一次拉板、卸料全自动完成，支持远程参数调节

3、一机多行业适配：洗沙泥浆、矿山尾矿、市政污泥、化工电镀、煤泥、石膏脱硫等固液分离场景通用
